راهنمای انتخاب و خرید موتورهای الکتریکی ضد انفجار (EX)

موتورهای الکتریکی ضد انفجار (EX) به عنوان یکی از عناصر کلیدی در صنایع حساس مانند نفت، گاز و پتروشیمی شناخته می‌شوند. موتورهای الکتریکی برای محیط‌های خطرناک به گونه‌ای طراحی شده‌اند که در محیط‌های انفجاری کار کنند و از خطرات مرتبط با گازها و بخارات قابل اشتعال جلوگیری کنند.این مقاله به زبان ساده و به صورت خلاصه، به بررسی مفاهیم کلیدی در خرید و انتخاب موتورهای ضد انفجار (EX) می‌پردازد،تا به شما کمک کند تصمیم‌گیری بهتری در این زمینه داشته باشید.

ویدئوی زیر به تفضیل نامگذاری موتورهای الکتریکی ضد انفجار (EX) را بیان می کند برای درک بهتر ویدئوی زیر پیشنهاد می شود محتوا را تا انتها مطالعه فرمایید .
اگر به دنبال خرید موتور الکتریکی ضد انفجار (EX) هستید، می‌توانم به عنوان یک مشاور در کنارتان باشم. برای دریافت مشخصات فنی و قیمت رقابتی موتورهای ضد انفجار از تولیدکنندگان و برندهای معتبر، لطفاً درخواست خود را به شماره زیر از طریق واتس‌اپ ارسال نمایید.
989144111322
با مطالعه مطلب زیر می توانید پاسخ سوالات زیر را براحتی دریافت کنید
1.راهنمای کامل خرید موتورهای ضد انفجار (EX) | نکات مهم و بهترین مدل‌ها
2.چگونه موتورهای الکتریکی ضد انفجار (EX) را انتخاب و خریداری کنیم؟
3.مقایسه انواع موتورهای ضد انفجار (EX)
4.نکات مهم در خرید موتورهای ضد انفجار (EX) برای صنایع حساس
برای ارسال درخواست و استعلام قیمت الکتروموتورهای ضدانفجاری از سازندگان و تامین کنندگان خارجی و برندهای مطرح در بازار،می توانید از فایل اکسل زیر استفاده نمایید.
دانلود فایل اکسل فرم استعلام خرید الکتروموتورهای ضد انفجاری (Ex)

کاربردهای موتورهای ضد انفجار

موتورهای ضد انفجار، که به نام موتورهای ضد احتراق نیز شناخته می‌شوند، در محیط‌هایی که خطر انفجار وجود دارد، به‌کار می‌روند. این موتورها طراحی شده‌اند تا از ایجاد جرقه یا حرارت که می‌تواند منجر به احتراق مواد قابل اشتعال شود، جلوگیری کنند. برخی از کاربردهای این موتورها عبارتند از:

صنایع نفت و گاز:
در وسایل و تجهیزات مورد استفاده در حفاری و تولید نفت و گاز، موتورهای ضد انفجار برای جلوگیری از خطرات ناشی از گازهای قابل اشتعال استفاده می‌شوند.

کارخانه‌های شیمیایی:
در محیط‌هایی که مواد شیمیایی خطرناک وجود دارد، این موتورها به کاهش خطرات آتش‌سوزی و انفجار کمک می‌کنند.

معادن:
به دلیل وجود گازها و ذرات قابل اشتعال در معادن، استفاده از موتورهای ضد انفجار در تجهیزات معدنی بسیار حیاتی است.

تأسیسات تجاری و مسکونی:
در برخی از محیط‌های صنعتی و تجاری، موتورهای ضد انفجار ممکن است در تجهیزات تهویه یا انتقال مواد استفاده شوند.

تأسیسات تصفیه آب و فاضلاب:
این موتورها می‌توانند در سیستم‌های تصفیه که در معرض سیالات قابل اشتعال قرار دارند، استفاده شوند.

کشتی‌ها و سکوهای دریایی:
برای ایمنی بیشتر در هنگام کار در دریا، موتورهای ضد انفجار در تجهیزات و وسایل نقلیه دریایی به‌کار می‌روند.

این موتورها معمولاً با استفاده از طراحی خاص و مواد مخصوصی ساخته می‌شوند که توانایی کاهش حرارت و جلوگیری از جرقه‌زنی را دارند.

ATEX در یک نگاه

ATEX مخفف عبارت
“ATmosphères EXplosibles” به معنی “جوهای انفجاری” است و به مجموعه‌ای از استانداردها و مقررات مربوط به تجهیزات و سیستم‌های الکتریکی و غیرالکتریکی که در محیط‌های خطرناک (حاوی گاز، بخارات یا گرد و غبار قابل احتراق) استفاده می‌شوند، اشاره دارد. این استانداردها به منظور ایمنی و جلوگیری از حوادث ناشی از انفجار طراحی شده‌اند.
اصول و ویژگی‌های ATEX در موتورهای ضد انفجار:

طبقه بندی مناطق خطرناک:
بر اساس نوع و ویژگی مواد قابل احتراق، مناطق خطر ناک به دسته‌های مختلفی تقسیم می‌شوند. این مناطق ممکن است شامل مناطق گازی (Zone 0, 1, 2) یا گرد و غبار (Zone 20, 21, 22) باشند. موتورهای ضد انفجار باید برای استفاده در این مناطق خاص طراحی و تأسیس شوند.

گواهی و علامت‌گذاری:
تجهیزات مولد و موتورها باید تحت آزمایش‌های ویژه‌ای قرار گیرند و گواهی ATEX دریافت کنند. این گواهی تأیید می‌کند که تجهیزات برای استفاده در جوهای انفجاری ایمن و قابل اعتماد هستند. برچسب ATEX نشان‌دهنده کلاس تجهیز و منطقه مجاز برای استفاده آن است.

طراحی مقاوم:
موتورهای ضد انفجار به گونه‌ای طراحی و ساخته می‌شوند که در برابر عوامل گوناگون مانند دما، فشار و تاثیرات شیمیایی محیط مقاوم باشند. این موتورها ممکن است دارای محفظه‌های ویژه‌ای باشند که مانع از ورود گازها و گرد و غبار به داخل موتور می‌شود.

بدون جرقه:
موتورهایی که تحت استاندارد ATEX قرار دارند باید به گونه‌ای طراحی شوند که هیچگونه جرقه یا حرارتی ایجاد نکنند که بتواند منجر به انفجار شود. این مسئله می‌تواند شامل انتخاب مناسب مواد، طراحی متناسب و سیستم‌های تهویه باشد.

دستورالعمل‌های عملیاتی:
برای محافظت کامل، تولیدکنندگان موتورهای ضد انفجار معمولاً دستورالعمل‌های مشخصی برای نصب، بهره‌برداری و نگهداری این تجهیزات ارائه می‌دهند. رعایت این دستورالعمل‌ها به ایمنی بیشتر در محیط‌های خطرناک کمک می‌کند.

طبقه بندی مناطق انفجاری

طبقه‌بندی مناطق انفجاری بر اساس استانداردهای بین‌المللی به سه زون اصلی تقسیم می‌شود: Zone 0، Zone 1 و Zone 2. هر یک از این زون‌ها به نوع و شدت خطر انفجار در محیط‌های مختلف اشاره دارد:

Zone 0:

در این مناطق، خطر انفجار به طور مداوم وجود دارد. این زون‌ها معمولاً شامل فضاهایی هستند که در آن‌ها گازهای قابل اشتعال به طور مداوم یا برای مدت طولانی در شرایط عادی وجود دارند.
به عنوان مثال، داخل مخازن یا لوله‌های حاوی گازهای قابل اشتعال.

Zone 1:

در این مناطق، خطر انفجار به طور ناپیوسته و به مدت طولانی وجود دارد. این زون‌ها معمولاً شامل فضاهایی هستند که در آن‌ها گازهای قابل اشتعال ممکن است در شرایط عادی وجود داشته باشند، مانند کنار خطوط لوله یا در اطراف مخازن گاز.

Zone 2:

در این مناطق، خطر انفجار به صورت ناپیوسته و به مدت کوتاه ایجاد می‌شود. این زون‌ها معمولاً شامل فضاهایی هستند که گازها و بخارات در شرایط عادی وجود ندارند، اما در شرایط خاص ممکن است بوجود آیند. به عنوان مثال، در اطراف تجهیزات یا در فضاهایی که ممکن است گازها در حین کارکرد تجهیزات آزاد شوند.

در انتخاب تجهیزات ضد انفجار، درک این زون‌ها و خطرات مرتبط با آن‌ها بسیار مهم است تا بتوان تجهیزات مناسب و ایمن را برای هر محیط انتخاب کرد.

گروه و رده بندی تجهیزات ضد انفجاری

تجهیزات ضد انفجاری بر اساس دسته‌بندی‌های مختلفی طبق استانداردهای IEC (کمیسیون بین‌المللی الکتریک) و ATEX (تجهیزات برای استفاده در جوهای انفجاری) رده‌بندی می‌شوند:

گروه I:

تجهیزات جهت استفاده در محیط‌های زیرزمینی معدن، جایی که متان ممکن است وجود داشته باشد.

گروه II:

تجهیزات جهت استفاده در سایر محیط‌های صنعتی. این گروه به نوبه خود به زیرگروه‌های (2G و 2D) تقسیم می‌شود که به ترتیب به خطرات ناشی از گاز و گرد و غبار اشاره دارد.

گروه های گازی

گازهای مختلف می‌توانند خطر انفجار را ایجاد کنند. این گازها به گروه‌های مختلفی تقسیم می‌شوند که عبارتند از:

گروه IIA:

شامل گازهایی مانند پروپان و بنزین.

گروه IIB:

شامل گازهایی با خطر بالاتر، مانند اتیلن.

گروه IIC:

شامل گازهایی با خطر انفجار بسیار بالا، مانند هیدروژن.

کلاس دمایی

کلاس‌های دمایی (Temperature Classes) برای تجهیزات صنعتی و الکتریکی که در محیط‌های خطرناک یا انفجاری استفاده می‌شوند، طراحی شده‌اند. این کلاس‌ها به منظور جلوگیری از خطر جرقه و آتش‌سوزی ناشی از دماهای بالا، طبقه‌بندی می‌شوند.
کلاس‌های دمایی به شرح زیر هستند:

T1: حداکثر دما 450 درجه سانتی‌گراد
T2: حداکثر دما 300 درجه سانتی‌گراد
T3: حداکثر دما 200 درجه سانتی‌گراد
T4: حداکثر دما 135 درجه سانتی‌گراد
T5: حداکثر دما 100 درجه سانتی‌گراد
T6: حداکثر دما 85 درجه سانتی‌گراد

این کلاس‌ها از T1 (تا 450 درجه سانتی‌گراد) تا T6 (تا 85 درجه سانتی‌گراد) متفاوت هستند.
انتخاب کلاس دمایی مناسب برای جلوگیری از ایجاد جرقه اهمیت فراوانی دارد.
به عنوان مثال، در محیط‌هایی با گازهای قابل احتراق، تجهیزات باید به گونه‌ای انتخاب شوند که دمای سطح آن‌ها تحت هیچ شرایطی از دماهایی که می‌توانند باعث احتراق شوند فراتر نرود. بنابراین انتخاب کلاس دمایی مناسب یکی از مراحل کلیدی در طراحی و نصب تجهیزات الکتریکی در محیط‌های خطرناک به شمار می‌آید.

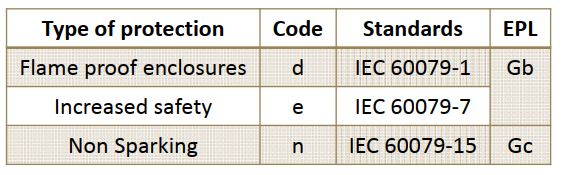

سطوح محافظت تجهیزات

تجهیزات ضد انفجار دارای سطوح مختلفی از محافظت هستند که یکی از معیارهای مهم در انتخاب آن‌ها محسوب می‌شود. این سطوح شامل:

توجه:
موتورهاي EEx n فقط در Zone 2 استفاده مي شوند
و موتورهاي EEx d يا EEx e هم در Zone 1 و هم در Zone 2 قابل استفاده هستند.
الكتروموتورهاي ضد انفجار استاندارد در Zone 0 قابل استفاده نمي باشند.

هر یک از سطوح محافظت دارای ویژگی‌ها و کاربردهای خاص خود هستند.
برای مثال، تجهیزات Ex d توانایی حفظ کارکرد در برابر فشارهای ناشی از انفجار را دارند،
در حالی که تجهیزات Ex e بر پایه اصول ایمنی طراحی شده‌اند و در مناطق با خطر کمتر استفاده می‌شوند.

Ex d و Ex db: این الکتروموتورهای ضدانفجار به گونه‌ای طراحی شده‌اند که در صورت بروز جرقه یا احتراق در داخل، هیچ‌گونه گاز یا شعله‌ای به خارج از الکتروموتور نفوذ نمی‌کند و از این طریق از احتراق در محیط جلوگیری می‌شود. این موتورها دارای پوسته و پوشش‌های ضخیم‌تری هستند که باعث افزایش وزن آن‌ها نسبت به مدل‌های مشابه می‌گردد. محدوده کاری این موتورها در مناطق خطرناک Zone 1 و Zone 2 تعریف شده است.
در موتورهای ضد انفجاری، دو اصطلاح Ex db و Ex de به دو نوع مختلف از حفاظت در برابر انفجار اشاره دارند. این دو نوع محافظت برای موتورهای الکتریکی و تجهیزات موجود در مناطق خطرناک تعیین می‌شوند و هر کدام ویژگی‌ها و نحوه عملکرد خاص خود را دارند.

1. Ex db (Ingress Protection by Flameproof Enclosure)

با علامت‌گذاری Ex db، نشان داده می‌شود که تجهیز تحت حفاظت از نوع «پوشش فلزی ضد انفجار» است. در این سیستم، بخش الکتریکی (مانند موتور) در یک محفظه محکم قرار دارد که می‌تواند در برابر انفجار داخلی مقاومت کند.
در صورت بروز انفجار داخلی در محفظه، فشار و حرارت حاصل از انفجار نمی‌توانند از محفظه خارج شوند. بدین ترتیب، احتمال ایجاد انفجار در محیط خارجی به شدت کاهش می‌یابد.
این نوع تجهیزات معمولاً در مناطقی به کار می‌روند که خطر وقوع گازهای انفجاری وجود دارد و نیاز به محافظت در برابر ورود مواد قابل احتراق است.

2. Ex de (Ingress Protection by Increased Safety)

علامت‌گذاری Ex de به معنای «حفاظت از نوع ایمنی افزوده» است. در این نوع سیستم، هیچ انفجاری در تجهیزات داخلی رخ نخواهد داد، اما طراحی موتور و تجهیزات به گونه‌ای است که از ایجاد شرایط خطرناک جلوگیری می‌کند.
در این نوع حفاظت، طراحی و انتخاب اجزای الکتریکی به گونه‌ای است که احتمال بروز جرقه، حرارت یا هر عامل دیگری که می‌تواند منجر به انفجار شود، به حداقل برسد. همچنین، تجهیزات در معرض شرایطی هستند که می‌توانند از بروز جرقه جلوگیری کنند.
تجهیزات تحت این نوع حفاظت برای استفاده در مناطقی طراحی شده‌اند که ممکن است در تماس با بخارات یا گرد و غبار قابل احتراق باشند، اما در مقایسه با Ex db از نظر مقاومت در برابر انفجار داخلی ضعیف‌تر هستند.
به طور خلاصه، تفاوت اصلی بین Ex db و Ex de در نوع حفاظت و نحوه عملکرد در برابر انفجار است. Ex db به حفاظت در برابر انفجارهای داخلی تمرکز دارد در حالی که Ex de بر افزایش ایمنی تأکید دارد و از بروز شرایطی که منجر به انفجار می‌شود، جلوگیری می‌کند. انتخاب بین این دو نوع حفاظت بستگی به نوع محیط کاری و همچنین نوع خطرات موجود دارد.

Ex de: این علامت نشان می‌دهد که علاوه بر طراحی ضدانفجار الکتروموتور، ترمینال آن نیز دارای ویژگی‌های ضدانفجار بوده و از امنیت بالایی برخوردار است. بنابراین، این نوع موتورها برای استفاده در محیط‌های خطرناک ایده‌آل هستند.

Ex n: این نوع الکتروموتورها به دلیل طراحی خاص خود، درجه خطر انفجار کمتری نسبت به Ex d دارند و به طور خاص برای استفاده در محیط‌های خطرناک Zone 2 مناسب هستند.

Ex e: این موتورها مشابه الکتروموتورهای Ex n هستند، اما با تمهیدات سختگیرانه‌تری طراحی شده‌اند تا شرایط کاری آن‌ها بهبود یابد. در بیشتر موارد، این موتورها در Zone 2 کاربرد دارند، اما در شرایط ویژه نیز می‌توانند در Zone 1 استفاده شوند.

Ex p: در این الکتروموتورهای ضدانفجار، محیط داخلی موتور تحت فشار هوا یا یک گاز بی‌اثر قرار می‌گیرد. این طراحی باعث می‌شود که اتمسفر داخلی موتور از اتمسفر خارجی جدا شود و احتمال بروز انفجار در محیط بیرونی به حداقل برسد یا به طور کامل از بین برود. این موتورها قابلیت استفاده در Zone 1 را نیز دارند.

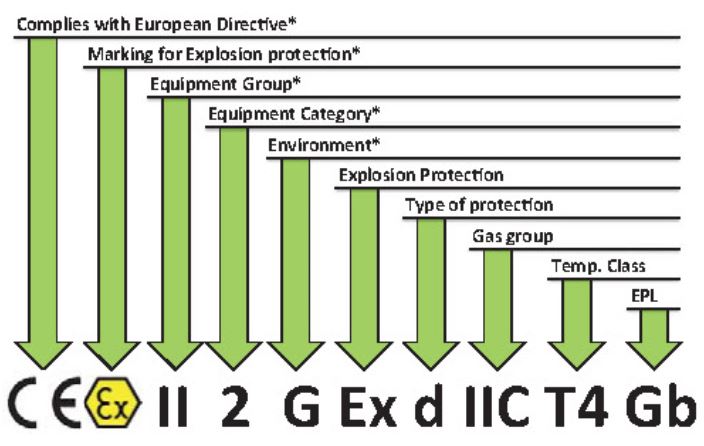

نامگذاری تجهیزات ضد انفجار

نامگذاری تجهیزات ضد انفجار طبق استاندارد خاصی انجام می‌شود.
این نامگذاری معمولاً شامل گروه، درجه حفاظتی، کلاس دما و نوع فعالیت می‌باشد.
به عنوان مثال، یک موتور EX II 2 G c IIB T4 به معنی این است که این موتور برای استفاده در گروه II در مناطق 2 و برای گاز گروه IIB و کلاس دما T4 طراحی شده است.

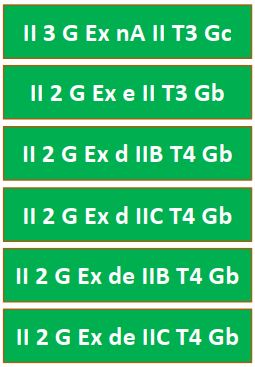

متداول ترین تجهیزات ضد انفجار

قیمت موتورهای ضد انفجار

قیمت موتورهای ضد انفجار تحت تأثیر عوامل متعددی قرار دارد، از جمله:

نوع موتور:
موتورهای AC، DC، و سه فاز هر کدام قیمت‌های متفاوتی دارند.

قدرت و توان:
موتورهای با توان بالاتر معمولاً قیمت بالاتری دارند. قدرت موتور مشخص‌کننده مقیاس و ظرفیت عملیاتی آن است.

طراحی و ساختار:
طراحی خاص برای جلوگیری از احتراق، به کار بردن مواد نسوز و مقاوم در برابر خوردگی می‌تواند بر قیمت تأثیر بگذارد.

استانداردها و تأییدیه‌ها:
موتورهایی که با استانداردهای بین‌المللی مثل ATEX یا IEC 60079 تأیید شده‌اند، معمولاً قیمت بالاتری دارند.

برند و تولیدکننده:
برندهای معتبر معمولاً قیمت‌های بالاتری دارند، اما معمولاً کیفیت و خدمات پس از فروش بهتری ارائه می‌دهند.

محل تولید و واردات:
هزینه‌های حمل‌ونقل، تعرفه‌های گمرکی و سایر هزینه‌های مرتبط با واردات نیز می‌توانند بر قیمت نهایی تأثیر بگذارند.

شرایط بازار و نوسانات ارزی:
قیمت مواد اولیه و شرایط اقتصادی نیز می‌تواند باعث تغییر قیمت این موتورها شود.

به طور کلی، برای کسب یک قیمت دقیق و مشخص، بهتر است به تأمین‌کنندگان و تولیدکنندگان موتورهای الکتریکی ضد انفجار معتبر مراجعه کنید و نسبت به مقایسه قیمت‌ها و ویژگی‌های محصولات اقدام نمایید.

بهترین تولید کنندگان الکتروموتورهای EX

تولیدکنندگان الکتروموتورهای ضدانفجار (EX) معمولاً به دلیل کیفیت بالا، ایمنی و تکنولوژی‌های پیشرفته‌شان شناخته شده‌اند. در زیر، به برخی از بهترین تولیدکنندگان الکتروموتورهای EX اشاره می‌شود:

Siemens:
یکی از بزرگ‌ترین و معتبرترین تولیدکنندگان تجهیزات الکتریکی و الکترونیکی در جهان است که انواع الکتروموتورهای ضدانفجار را ارائه می‌دهد.

ABB:
این شرکت سوئیسی معتبر در زمینه فناوری‌های برق و اتوماسیون تخصص دارد و انواع الکتروموتورهای ضدانفجار را برای صنایع مختلف تولید می‌کند.

Schneider Electric:
به عنوان یکی از رهبران جهانی در مدیریت انرژی و اتوماسیون، الکتروموتورهای ضدانفجار بسیار باکیفیتی را عرضه می‌کند.

WEG:
این شرکت برزیلی محصولات الکتریکی متنوعی از جمله الکتروموتورهای ضدانفجار تولید می‌کند و به عنوان یکی از تولیدکنندگان بزرگ جهانی شناخته شده است.

Nidec:
این شرکت ژاپنی به عنوان یکی از پیشروان در عرصه تولید الکتروموتورها، انواع الکتروموتورهای ضدانفجار را برای کاربردهای مختلف عرضه می‌کند.

Nord Drivesystems:
این شرکت مستقر در آلمان تخصص دارد در ارائه راه‌حل‌های درایو و الکتروموتورهای ضدانفجار.

Ex motor:
این شرکت تخصصی در تولید الکتروموتورهای ضدانفجار (EX) با رعایت استانداردهای بین‌المللی دارد و عملکردهای ایمن و قابل اعتمادی ارائه می‌دهد.

ATEX:
این برند نیز به تولید الکتروموتورهای طبق استاندارد ATEX (مناسب برای محیط‌های خطرناک) معروف است.

Brook Crompton:
یک تولیدکننده معتبر دیگر در زمینه الکتروموتور است که مدل‌های مخصوص EX را ارائه می‌دهد.

Leroy-Somer:
این شرکت با سابقه در تولید انواع الکتروموتور و سیستم‌های محرکه، الکتروموتورهای ضدانفجار با کیفیت را تولید می‌کند.

الکتروموتور Gamak:
شرکت گاماک یک برند ترکیه ای می باشد و الکترو موتورهای ضد انفجار را با قیمت رقابتی در ایران به فروش می رساند.

نتیجه‌گیری

به‌طور استاندارد، همه کلاس‌های انفجاری طبق استاندارد IEC توسط تولیدکنندگان موتورهای ضد انفجار تولید و انبار نمی‌شوند.
عموماً، تولیدکنندگان به دلیل کاهش تنوع در محصولات و کاهش هزینه‌های تولید، فقط برخی از کلاس‌های متداول انفجاری را به‌طور معمول تولید می‌کنند. اما در کنار این تولیدات رایج، می‌توانید کلاس‌های انفجاری قوی‌تری را هم انتخاب کنید.

انتخاب و خرید موتورهای الکتریکی و تجهیزات ضد انفجار نیاز به دقت و توجه به نکات فنی دارد. با درک مفاهیم مربوط به طبقه‌بندی مناطق انفجاری، گروه‌های گاز، کلاس‌های دما و سطوح محافظت، شما می‌توانید به راحتی موتوری مناسب و ایمن را انتخاب کنید.اگر به دنبال خرید موتور الکتریکی ضد انفجار (EX) هستید،
